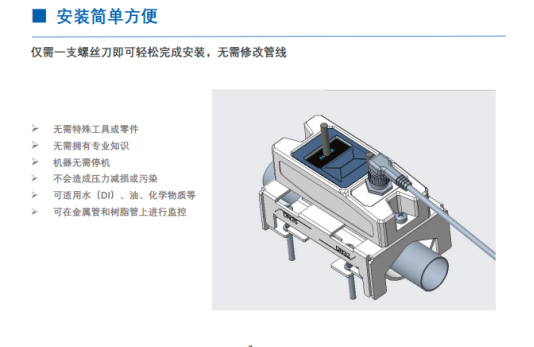

非接触式测量，无需破管、无需接触介质，通过外部夹持传感器完成流量检测，专为 DN10~DN50 小口径液体管路设计。
流体：水、去离子水、油品、化学试剂等各类液体；管道：金属管、树脂管。
· 管道表面温度：0℃~85℃（无结冰）
· 重复精度：1% FS
· 输出：4-20mA、NPN/PNP 开关、报警输出、Modbus 通讯
· 供电：10~26VDC；防护等级：IP65
· 抗振 / 抗冲击：工业级防护，适配复杂现场环境
性能指标参数 | |||||||||
主机产品 | RUF-100-10 | RUF-100-20 | RUF-100-32 | RUF-100-50 | |||||

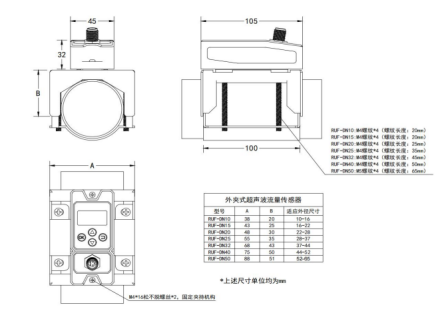

夹持机构 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
适配管道外径(mm) | φ10-16 | φ16-22 | φ22-28 | φ28-37 | φ37-44 | φ44-52 | 中52-65 | ||
支持的管道材质 | 金属管/树脂管 | ||||||||
支持的流体 | 各种液体[例如：水(包括去离子水)、油、化学试剂等] | ||||||||
管道表面温度 | 0℃至85℃(管道表面不结冰) | ||||||||
最大额定流量(U/min) | 20L/min | 30Lmin | 60L/min | 100U/min | 200L/min | 300Lmin | 400L/min | 600L/min | |
切断流量(可调，L/min) | 0.5L/min | 1.5L/min | 3L/min | 15L/min | |||||
显示方式 | OLED128*64点阵显示 | ||||||||
重复精度 | 1%FS | ||||||||
显示更新周期 | 2Hz/5Hz/10Hz | ||||||||
显示分辨率(Lmin) | 0.01 | ||||||||
累计流量单位 | mL/L/m³ | ||||||||
脉冲当量 | 0.1mL1mL/10mL/ | 1mL/10mL/100mL/ | 10mL/100mL/1V | 100mL/1V/10L | |||||
输出 | NPN/PNP;4-20mA;报警输出 | ||||||||
MODBUS通讯协议 | |||||||||
电源 | 电源电压 | 10至26V DC.纹波(峰峰值)最大10%,符合Class2/LPS标准 | |||||||
电流消耗 | 100mA或更小(不含负载电流) | ||||||||
浪涌保护 | 各输出端带浪涌保护 | ||||||||
环境 | 外壳评级 | IP65 | |||||||
环境温度 | -10至60℃(不结冰) | ||||||||
环境湿度 | 35至85%RH(无冷凝) | ||||||||
耐振动性 | 10至55 Hz,复合振幅1.5 mm,XYZ轴各2小时 | ||||||||
耐冲击性 | 100m/s²,16ms脉冲， XYZ轴各1000次 | ||||||||
